CV

Vacuum Extraction Hose

agricultureautomotiveconstructionindustrialleisuremarineminingrail

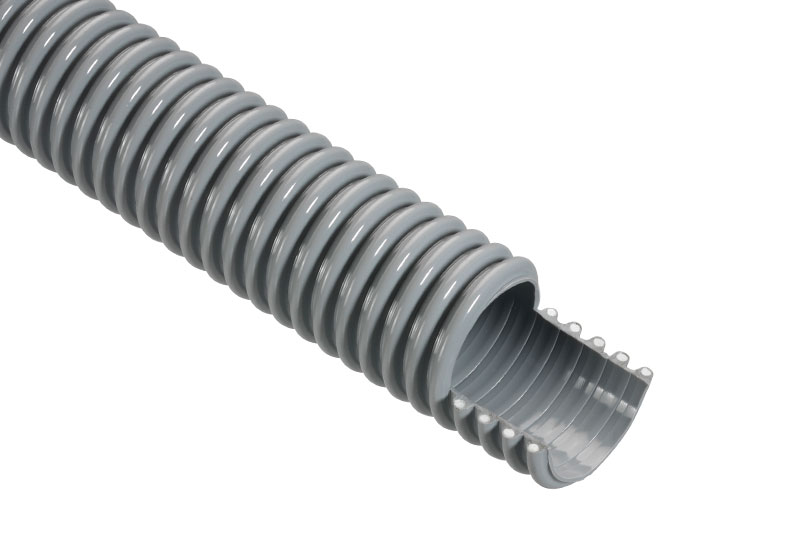

A medium weight PVC ducting hose, reinforced with a semi-rigid crush resistant white PVC helix. It is tough, flexible and extremely durable under normal operating conditions. The cross section is maintained even when highly flexed. Minimum frictional loss is achieved by the smooth bore.

Flex
Abrasion
Smooth Outer No
Product Ref.
Internal Dia. Inches
Internal Dia. mm
External Dia mm
Wall Thickness Overall mm
Weight kg/m
Min Bend Radius
Vacuum m of H2O
Working Pressure Bar
Coil Length Metres
Quantity
Product Ref.CVM20
Internal Dia. InchesMetric
Internal Dia. mm20
External Dia mm26.0
Wall Thickness Overall mm3.0
Weight kg/m0.16
Min Bend Radius20
Vacuum m of H2O6
Working Pressure Bar4.0
Coil Length Metres30
Product Ref.CV10
Internal Dia. Inches1”
Internal Dia. mm25.4
External Dia mm33.4
Wall Thickness Overall mm4.0
Weight kg/m0.25
Min Bend Radius28
Vacuum m of H2O6
Working Pressure Bar4.0
Coil Length Metres30
Product Ref.CVM30
Internal Dia. InchesMetric
Internal Dia. mm30
External Dia mm38.6
Wall Thickness Overall mm4.3
Weight kg/m0.34
Min Bend Radius30
Vacuum m of H2O6
Working Pressure Bar3.5
Coil Length Metres30
Product Ref.CV12
Internal Dia. Inches1¼”
Internal Dia. mm32
External Dia mm41.0
Wall Thickness Overall mm4.5
Weight kg/m0.4
Min Bend Radius35
Vacuum m of H2O6
Working Pressure Bar3.5
Coil Length Metres30
Product Ref.CVM35
Internal Dia. InchesMetric
Internal Dia. mm35
External Dia mm44.4
Wall Thickness Overall mm4.7
Weight kg/m0.45
Min Bend Radius35
Vacuum m of H2O6
Working Pressure Bar3.3
Coil Length Metres30
Product Ref.CV15
Internal Dia. Inches1½”
Internal Dia. mm38
External Dia mm48.0
Wall Thickness Overall mm5.0
Weight kg/m0.5
Min Bend Radius41
Vacuum m of H2O6
Working Pressure Bar3.3
Coil Length Metres30
Product Ref.CVM40
Internal Dia. InchesMetric
Internal Dia. mm40
External Dia mm50.0
Wall Thickness Overall mm5.0
Weight kg/m0.51
Min Bend Radius40
Vacuum m of H2O6
Working Pressure Bar2.8
Coil Length Metres30
Product Ref.CVM45
Internal Dia. InchesMetric
Internal Dia. mm45
External Dia mm55.4
Wall Thickness Overall mm5.2
Weight kg/m0.57
Min Bend Radius45
Vacuum m of H2O6
Working Pressure Bar2.8
Coil Length Metres30
Product Ref.CV20
Internal Dia. Inches2”
Internal Dia. mm51.6
External Dia mm62.4
Wall Thickness Overall mm5.4
Weight kg/m0.65
Min Bend Radius56
Vacuum m of H2O6
Working Pressure Bar2.8
Coil Length Metres30
Product Ref.CVM60
Internal Dia. InchesMetric
Internal Dia. mm60
External Dia mm71.2
Wall Thickness Overall mm5.6
Weight kg/m0.76
Min Bend Radius60
Vacuum m of H2O6
Working Pressure Bar2.5
Coil Length Metres30
Product Ref.CV25
Internal Dia. Inches2½”
Internal Dia. mm63.5
External Dia mm75.5
Wall Thickness Overall mm6.0
Weight kg/m0.85
Min Bend Radius66
Vacuum m of H2O6
Working Pressure Bar2.5
Coil Length Metres30
Product Ref.CV30
Internal Dia. Inches3”
Internal Dia. mm76.2
External Dia mm92.2
Wall Thickness Overall mm8.0
Weight kg/m1.1
Min Bend Radius79
Vacuum m of H2O6
Working Pressure Bar2.3
Coil Length Metres30
Product Ref.CVM80
Internal Dia. InchesMetric
Internal Dia. mm80
External Dia mm92.0
Wall Thickness Overall mm6.0
Weight kg/m1.14
Min Bend Radius80
Vacuum m of H2O6
Working Pressure Bar2.0
Coil Length Metres30
Product Ref.CV35
Internal Dia. Inches3½”
Internal Dia. mm90
External Dia mm102.0
Wall Thickness Overall mm6.0
Weight kg/m1.35
Min Bend Radius93
Vacuum m of H2O6
Working Pressure Bar2.0
Coil Length Metres30
Product Ref.CV40
Internal Dia. Inches4”
Internal Dia. mm102
External Dia mm114.6
Wall Thickness Overall mm6.3
Weight kg/m1.65
Min Bend Radius104
Vacuum m of H2O6
Working Pressure Bar2.0
Coil Length Metres30
Product Ref.CV50
Internal Dia. Inches5”
Internal Dia. mm127
External Dia mm139.6
Wall Thickness Overall mm6.3
Weight kg/m2.3
Min Bend Radius128
Vacuum m of H2O3
Working Pressure Bar2.0
Coil Length Metres30
Product Ref.CVM140
Internal Dia. Inches5½"
Internal Dia. mm140
External Dia mm152.5
Wall Thickness Overall mm6.3
Weight kg/m2.32
Min Bend Radius140
Vacuum m of H2O3
Working Pressure Bar1.8
Coil Length Metres30
Product Ref.CV60
Internal Dia. Inches6”
Internal Dia. mm152
External Dia mm167.0
Wall Thickness Overall mm7.5
Weight kg/m2.8
Min Bend Radius167
Vacuum m of H2O3
Working Pressure Bar1.8
Coil Length Metres30
Product Ref.CV80
Internal Dia. Inches8"
Internal Dia. mm204
External Dia mm219.0
Wall Thickness Overall mm7.5
Weight kg/m3.7
Min Bend Radius219
Vacuum m of H2O3
Working Pressure Bar-
Coil Length Metres30
Product Ref.CV100
Internal Dia. Inches10"
Internal Dia. mm254
External Dia mm270.0
Wall Thickness Overall mm8.0
Weight kg/m4.8
Min Bend Radius270
Vacuum m of H2O3
Working Pressure Bar-
Coil Length Metres30

(i) Maximum working pressure is based on a factor of safety of 3:1 on short term burst pressure at 20°C. If the temperature increases, please refer to the temperature pressure charts.
(ii) Lengths detailed above are as standard, however variations may be available subject to minimum order quantities. Weights are approximate dependent upon working tolerance and
density of materials.
(iii) Bending diameter information is intended as a guide to the minimum bend radius at 20°C ambient temperature without restricting the bore. It does not mean that the hose cannot be
bent below the given dimensions but restriction is likely to occur.

Applications

Industrial vacuum cleaners and for
the extraction of fumes, wood chippings & sawdust.

Construction

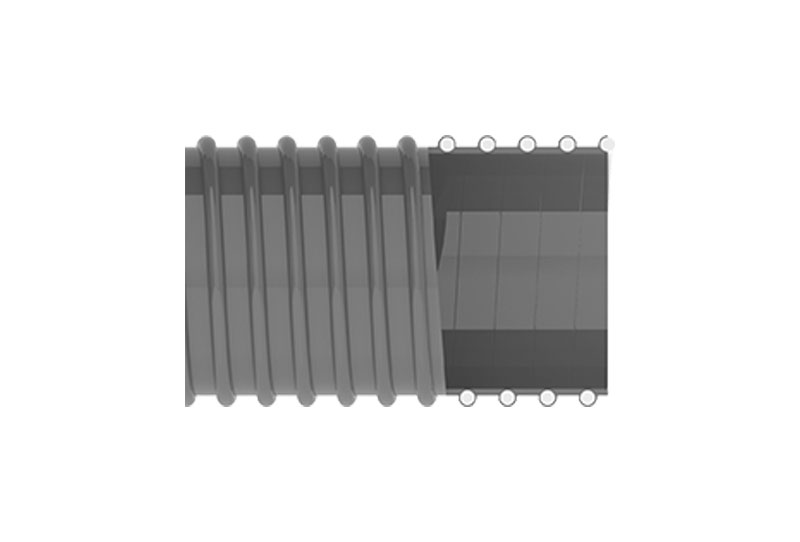

Crush resistant anti-shock PVC spiral helix encapsulated in an dark green flexible PVC cover, with a smooth inside wall.

Colour

Standard – Grey
Optional – Green

Temperature Range

-10°C to +55°C

Size Range

1” to 6”

Standard Length

30m Coils

Special Features

  • Tough, flexible and extremely durable
  • Outstanding resistance to the effects of weather
  • Minimum frictional loss is achieved by the smooth bore
  • Excellent chemical resistance

Compliance
